Ночник.


Этот ночник напоминает свои видом уличные фонари прошлых эпох.
Для его изготовления необходимо приобрести галогенную лампу на 20 Вт, или меньший мощности,
патрон к лампе, электрическую вилку, выключатель и провод сечением 0,75 мм2.
Патрон и лампа
Ночник состоит из четырех одинаковых вертикальных поверхностей. Края этих поверхностей стачиваются надфилем на угол в 45 градусов, также в одной из них делается отверстие для электрического провода.
Вертикальная поверхность
Эти две горизонтальные поверхности устанавливаются внутри ночника,
для придания жесткости конструкции.
Горизонтальные поверхности отличаются размерами внутреннего отверстия.
Поверхность с отверстием большего диаметра устанавливается в верхней части ночника.
Верхняя горизонтальная поверхность
А поверхность с отверстием меньшего диаметра устанавливается в нижней части ночника.
Нижняя горизонтальная поверхность
Для того, что бы установить патрон для лампы в ночник необходимо выпилить из фанеры круг.
В этом круге просверливаются два отверстия под провода от патрона.
Круг с проводами
Сам патрон крепится к этому фанерному кругу двумя небольшими шурупами.
Крепление патрона шурупами

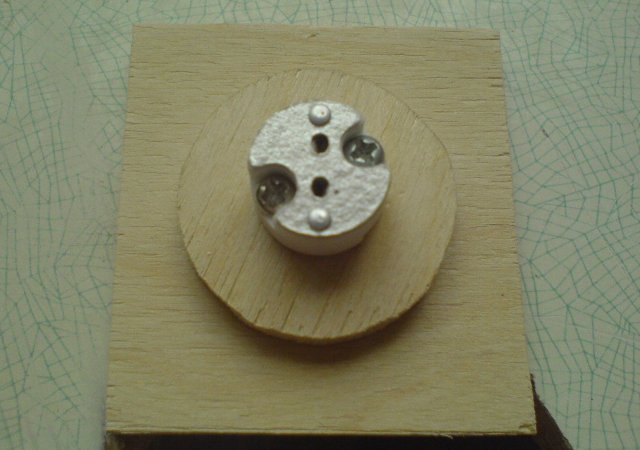

Круг с патроном приклеивается к нижней горизонтальной поверхности.
Крепление круга с патроном
Верхняя часть ночника оформлена в виде крышки-пирамиды.
Эта крышка состоит из четырех одинаковых поверхностей.
Крышка-пирамида никак не крепится к остальным элементам ночника,
а лишь опирается на верхнюю горизонтальную поверхность.
Это элемент крышки.
Элемент крышки ночника
А это крышка в сборе.
Крышка ночника
После сборки, ночник покрывается лаком. При установке галогенной лампы нужно помнить, что касаться её голыми руками нельзя, держать лампу необходимо с помощью сухой салфетки.
Так должно получиться.
Ночник
Здесь можно скачать рисунок и чертежи ночника Скачать.
